Техническое руководство и FAQ по эксплуатации сельскохозяйственных прицепов

Технические вопросы и ответы: Прицепы и комплектующие Mingsin

1. В чем разница между полуприцепом и прицепом? Какой тип производит Mingsin?

Полный прицеп полностью распределяет вес груза на собственную конструкцию. Полуприцеп передает часть своей нагрузки на тягач. Mingsin в основном производит полные прицепы.

2. Почему поворотный круг называется «безосевым»? Из какого материала он сделан? Какие модели наиболее популярны? На что обратить внимание перед использованием? В чем его преимущества? Какие еще типы рулевого управления существуют?

Поворотный круг состоит из верхнего и нижнего фланцев. Монтажные поверхности фланцев расположены под углом, а сопрягаемые поверхности выполнены коническими. На конических поверхностях выточены дорожки для шариков. На внешней стороне нижнего фланца имеется паз. Материал — сталь.

Поворотный круг изготавливается из высокопрочного чугуна или стали Masteel (высококачественная углеродистая сталь).

Популярные модели: ∮600, ∮750, ∮850, ∮1050, ∮1100, ∮1200 (мм).

Перед использованием необходимо обязательно добавить консистентную смазку.

Преимущества: более простой процесс производства, меньший вес, простота установки, высокая грузоподъемность, высокая ударопрочность, устойчивость к изломам и повреждениям, увеличенный срок службы.

Другие методы рулевого управления включают управление с помощью шкворня (kingpin) и шарнирное управление, которые чаще используются в автомобилях.

3. Какова функция буферной пружины? Какова функция резинового буфера (блока)?

Буферная пружина: При торможении тягача снижает ударную нагрузку заднего прицепа на тягач, защищая дышло и продлевая его срок службы.

Резиновый буфер: Устанавливается по четырем углам кузова прицепа. При открытии бортов предотвращает жесткий контакт кузова с шасси, исключая повреждения.

4. Каковы приблизительные углы опрокидывания назад и влево/вправо у самосвального прицепа?

Угол заднего разгруза: ≥45°. Угол бокового разгруза: ≤60°.

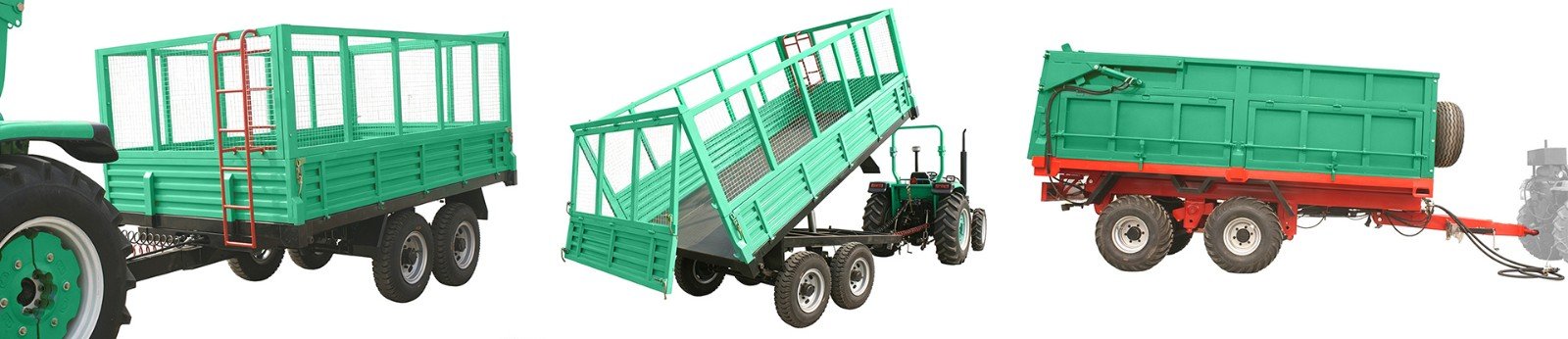

5. Для каких типов грузов в основном подходят высокобортные прицепы и сетчатые прицепы?

В основном они подходят для объемных, но легковесных грузов (например, хлопка — для увеличения полезного объема), а также для перевозки скота (коров, овец), предотвращая их выпрыгивание.

6. Каковы соотношения между фунтом и килограммом, лошадиной силой и киловаттом, футом/дюймом и метром? Сколько существует способов выражения температуры и как они переводятся?

1 фунт (lb) ≈ 0,453 кг. 1 л.с. (hp) ≈ 0,753 кВт. 1 фут (ft) = 12 дюймов (in) = 0,3048 м.

Температура: Цельсий (°C), Фаренгейт (°F), Кельвин (K). Перевод: 5(F-50°) = 9(C-10°); K = 273,15 + °C.

7. Как объяснить, что точка сцепки прицепов Mingsin является «свободной точкой»?

Mingsin производит два типа прицепов:

Одноосный прицеп: Сцепное кольцо и дышло соединены болтами. Изменяя их взаимное положение, можно поддерживать ровное положение кузова.

Двухосный (тандемный) прицеп: Дышло соединено с кузовом посредством пальца, что позволяет ему свободно перемещаться вверх и вниз, подстраиваясь под высоту сцепного устройства тягача.

8. В чем разница между сваркой в среде CO2 и обычной сваркой? Каковы распространенные методы сварки? В чем преимущества каждого метода и для каких материалов они подходят?

Главное отличие заключается в сварочной проволоке. Распространенные методы: ручная дуговая сварка (SMAW), TIG (GTAW), MIG/MAG (включая CO₂).

Ручная дуговая сварка (SMAW): Гибкость в работе, подходит для широкого спектра металлов, глубокое проплавление. Зависит от мастерства оператора, более низкая производительность. Подходит для большинства толщин.

TIG (аргонодуговая): Высокая эффективность, минимум шлака, низкая деформация, высокая скорость. Более опасна для здоровья (требует защиты). Подходит для нержавеющей стали, алюминия, меди.

CO₂ (MAG): Высокая производительность, низкая стоимость, хорошее качество, простота освоения. Повышенное разбрызгивание, плохая ветроустойчивость. Подходит для малоуглеродистой и низколегированной стали; не подходит для цветных металлов.

9. Какова основная функция антикоррозийной краски? Каковы основные методы обработки поверхности и их преимущества?

Антикоррозийная краска предотвращает контакт детали с воздухом, препятствуя образованию ржавчины.

Обработка поверхности включает два этапа:

Подготовка: дробеструйная обработка (удаляет окалину и остаточные напряжения), шлифовка (выравнивает сварные швы), травление и фосфатирование (обезжиривает, очищает, улучшает коррозионную стойкость и адгезию краски).

Нанесение покрытия:

Окрашивание распылением: эстетичный внешний вид, защита от ржавчины.

Запекаемая краска (порошковая окраска с запеканием): более яркий и долговечный цвет.

Гальванизация (оцинковка): лучшая защита от коррозии, идеально подходит для регионов с высокой влажностью.

Порошковое покрытие: твердая, коррозионностойкая, гладкая поверхность.

10. Какой материал обычно используется для листовых рессор Mingsin? Какой именно материал использует Mingsin? В чем преимущества каждого? Для чего нужна втулка на переднем конце рессоры? Каковы распространенные модели рессор?

Распространенные материалы: 65Mn и 60Si2Mn.

60Si2Mn: отличная эластичность и устойчивость к изгибу.

65Mn: более низкая стоимость.

Втулка является износостойкой, легко заменяется и увеличивает срок службы рессоры.

Популярные модели: 7C-1T, 7C-3T, 7C-5T, 7C-5T Heavy Duty (тандемные рессоры считаются комплектом; цифра указывает грузоподъемность одного комплекта в тоннах).

11. Почему некоторые прицепы называют прицепами с «треножным подвижным дышлом»? В чем значимость и выгода?

Треножное дышло очень прочное, легко сцепляется/расцепляется и позволяет загружать больше деталей в контейнер, экономя расходы на транспортировку.

12. Почему Mingsin использует «сельскохозяйственные шины» на своих прицепах?

Техника Mingsin часто используется на полях и в горных районах с плохими дорогами, грязью или полным бездорожьем. Шины должны обладать высокой грузоподъемностью, устойчивостью к старению, износу и растрескиванию при периодических нагрузках. Сельскохозяйственные шины полностью соответствуют этим требованиям. Недостаток — толстая резина и плохой отвод тепла, поэтому их нельзя использовать на высоких скоростях.

13. Для какой местности подходит одноосный прицеп? Сравните преимущества и недостатки с двухосными (тандемными) прицепами.

Одноосный: подходит для пересеченной, крутой местности. Преимущества: меньший радиус поворота, лучшая проходимость, экономия топлива.

Двухосный: подходит для равнинной местности; обеспечивает более плавный ход.

14. Что означают номера моделей гидроцилиндров? Как выбрать цилиндр для конкретного автомобиля?

Первые буквы указывают на тип гидроцилиндра. Следующие цифры обозначают диаметр поршня, диаметр штока и ход поршня. Остальные символы указывают на тип соединения и аксессуары.

Пример: HSGL01-80/45E-1201-925X118

HSC: инженерный гидроцилиндр

L: внешнее резьбовое соединение

80: диаметр цилиндра (мм)

45: диаметр штока (мм)

E: номинальное давление 16 МПа

1201: проушина головки цилиндра с втулкой, внутренняя резьба на конце штока, без демпфирования, порты с внутренней резьбой

925: ход поршня (мм)

118: монтажное расстояние (мм)

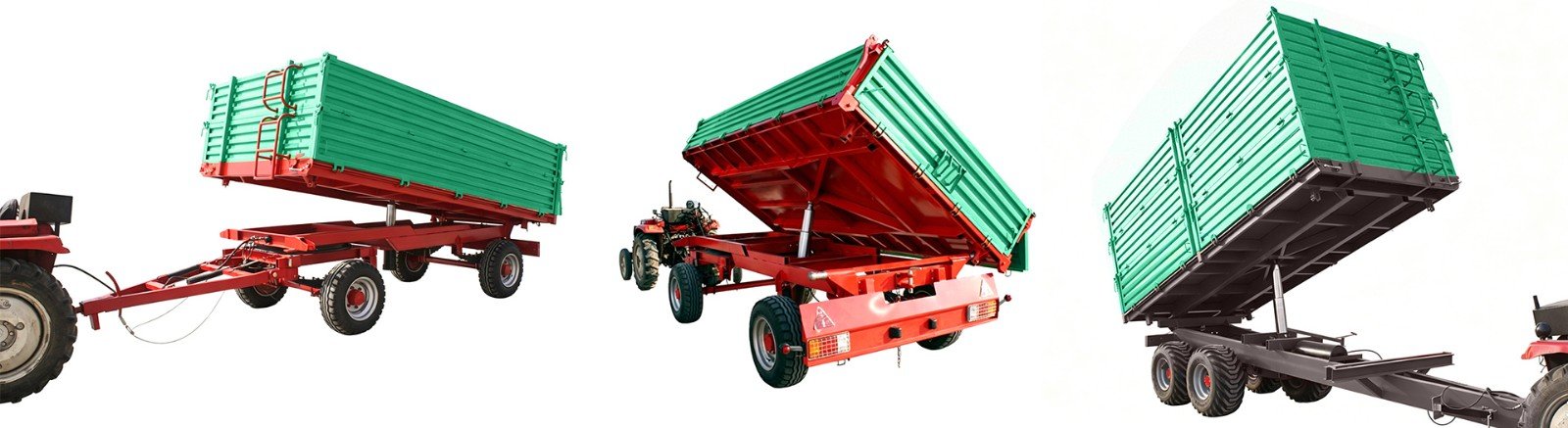

15. Кратко объясните принцип работы трехстороннего самосвального прицепа и его преимущества.

Принцип: Гидроцилиндр установлен по центру под кузовом. Для задней разгрузки снимаются пальцы с передней части кузова, цилиндр выдвигается, и кузов наклоняется назад. Для боковой разгрузки снимаются пальцы с противоположной стороны, цилиндр выдвигается, и кузов наклоняется набок.

Преимущества: Разгрузку можно производить в стесненных условиях без перемещения автомобиля, предоставляется больше вариантов направления разгрузки.

16. Для чего нужен стопорный палец заднего хода? Для чего нужно защитное ограждение (отбойник)?

Палец заднего хода: Устанавливается на раме поворотного круга. Он блокирует вращение поворотного круга, обеспечивая движение по прямой и позволяя двигаться задним ходом без нежелательного ухода прицепа в сторону.

Защитное ограждение: Предотвращает попадание людей или животных под колеса, исключая травмы.

17. Какие материалы используются для колесных дисков? Как подобрать диск к модели шины? Как интерпретировать вылет (offset), диаметр расположения отверстий (PCD) и центральное отверстие?

Материалы дисков: профилированная сталь или ковкий чугун.

Примеры подбора шин и дисков:

6.50-16 → диск 5.50-16

7.50-16 → 6.00G-16

7.00-16 → 5.50F-16

8.25-16 → 6.50H

9.00-16 → 7.00T

10.0-20 → 7.50V

Вылет (Offset): расстояние между монтажной плоскостью диска и центральной плоскостью шины.

PCD: диаметр окружности, проходящей через центры крепежных отверстий колеса.

Центральное отверстие (Center bore): диаметр центрального отверстия в диске.

18. Кратко опишите распространенные типы тормозов, принцип их работы и области применения.

Типы: пневматический тормоз, гидравлический тормоз, электрический тормоз, накатны тормоз (инерционный), дисковый тормоз. Все они работают путем разжатия тормозных колодок внутри барабана (за исключением дисковых).

Накатный тормоз: Движение дышла приводит в действие распределительный вал, который поворачивает кулачок, прижимая колодки к барабану.

Пневматический тормоз (рабочий): Сжатый воздух из компрессора тягача поступает в тормозную камеру, толкая шток, который вращает кулачок и разжимает колодки.

Энергоаккумуляторный (пружинный) тормоз: Использует специальный клапан для выпуска воздуха из рабочего тормоза, позволяя пружине заблокировать тормоза (стояночный тормоз).

Электрический тормоз: Электромагнит приводит в действие тормозные колодки внутри барабана.

Гидравлический тормоз: Тормозная жидкость приводит в действие кулачковый вал.

Стояночный тормоз (ручной): Пружина тянет приводной шток для вращения кулачка и прижатия колодок.

Выбор тормоза зависит от конфигурации тягача (трактора).

19. Что такое габаритные размеры? Что такое размеры кузова?

Габаритные размеры: максимальная длина, высота и ширина всего прицепа в сборе. Они определяют маневренность (например, для складов с ограниченным пространством).

Размеры кузова: длина, ширина и высота четырех бортов, образующих грузовой отсек.

20. Сколько типов рисунков протектора шин существует? Для каких условий используется каждый из них?

«Ёлочка» (chevron): ведущие колеса.

Диагональный (зигзаг): хороший отвод воды, предотвращает боковой занос.

Водоотводная канавка: работа на высоких скоростях, низкое сопротивление качению.

Общая классификация:

Продольные канавки: хорошая управляемость, низкое сопротивление качению, низкий уровень noise, отличный отвод воды.

Поперечные канавки: высокое тяговое усилие, эффективное торможение, износостойкость.

Комбинированные: сочетают преимущества продольных и поперечных канавок.

Блочный протектор: отличная тяга и торможение.

Внедорожный протектор: разработан для сухих/мокрых, грунтовых, грязных или песчаных условий.

21. Какова основная цель передней габаритной стойки на прицепе?

Индикация высоты: показывает, что груз не должен превышать высоту стойки.

Предотвращает смещение груза вперед при резком торможении.

22. Каковы распространенные цвета задних фонарей и их значения? Какие цвета используются в стандартном 7-жильном кабеле Mingsin?

Цвета фонарей: красный (габарит/тормоз), желтый (противотуманная фара или поворотник), белый (задний ход или подсветка номера).

Цвета 7-жильного спирального кабеля: черный (заземление), желтый, красный (тормоз), зеленый, синий, коричневый, белый (освещение).

23. Какова основная цель передних и задних угловых усилений?

Они усиливают жесткость кузова, а также служат местами крепления резиновых буферов и подножек.

24. Почему на длинных прицепах используются съемные стойки бортов?

Длинные боковые борта имеют тенденцию деформироваться, и их тяжело открывать. Стойки позволяют разделить длинный борт на две или более секций, уменьшая деформацию и облегчая открытие.

25. Сколько существует типов светоотражающих устройств? Где они должны быть размещены на прицепе?

Три типа: светоотражающая лента, светоотражающие элементы (катафоты), светоотражающие полосы. Цвета: красный, желтый, белый. Они должны размещаться на задней и боковых частях кузова на видимых местах для предупреждения других участников движения.

26. Зачем использовать переходную муфту пневмолинии (быстросъем)?

Она обеспечивает быстрое, надежное и долговечное соединение пневмосистемы.

27. Какими световыми приборами должен быть оборудован прицеп при необходимости?

Габаритные огни, огни заднего хода, указатели поворота, подсветка номерного знака, стоп-сигналы, аварийная сигнализация, противотуманные фары, контурные огни.

28. Какие модели гидравлических фитингов популярны?

M22×1.5, M20×1.5.

29. Почему некоторые боковые панели плоские, а другие рифленые (с выштамповкой)?

Оба варианта имеют плюсы. Плоские панели при необходимости могут быть изготовлены из более толстой стали. Рифленые панели выглядят эстетичнее, обладают более высокой прочностью и устойчивостью к изгибу.

30. Почему в некоторых местах используются стопорные гайки (самоконтрящиеся гайки)?

В соединениях, подверженных динамическим нагрузкам и взаимному перемещению, обычные гайки могут легко ослабнуть. Стопорные гайки предотвращают это, значительно повышая безопасность.

31. Из каких основных компонентов состоит ось? Какова типичная структура оси и материал? Какие подшипники используются?

Компоненты: труба оси, ступица колеса, цапфа (полуось), тормозные колодки, тормозной барабан, подшипники, кулачковый вал, эксцентриковый вал, крышка подшипника, возвратная пружина. Подшипники: конические роликовые.

Структура: Труба оси представляет собой бесшовную стальную трубу (16Mn). Цапфы изготовлены из круглой стали марки 45#, запрессованы в горячем состоянии и приварены к трубе.

32. В чем разница между кальциевой и литиевой смазкой? Когда следует использовать каждую из них?

Кальциевая смазка: подходит для нормальных температур и низких скоростей; хорошая водостойкость. Диапазон температур: от -10°C до 60°C.

Литиевая смазка: подходит для высоких скоростей и высоких температур; отличная водостойкость и защита от ржавчины. Диапазон: от -20°C до 120°C.

33. В каких условиях целесообразно использовать оцинкованный прицеп?

Высокая температура, высокая влажность, частые дожди или регионы с высоким содержанием солей/ионов в воздухе (прибрежные зоны).

34. Каковы особенности прицепа Mingsin для перевозки хлопка?

Он имеет высокие борта для увеличения объема. Основным преимуществом являются саморазгружающиеся боковые двери с рычажным приводом, что значительно повышает эффективность выгрузки хлопка.

35. Как интерпретировать маркировку на шине?

Пример: 8.25-16. 8.25 = ширина профиля (8.25 × 25.4 = 209.55 мм). 16 = диаметр обода (16 × 25.4 = 406.4 мм).

Импортная шина: 400/60-15.5. 400 = ширина (мм). 60 = профиль (высота = 400 × 0.6 = 240 мм). 15.5 = диаметр обода (393.7 мм). Общая высота = 240×2 + 393.7 = 873.7 мм. 14PR = норма слойности (выше = прочнее). R или Z = радиальная. D = стальной корд. Также индексы нагрузки и скорости. Обозначения типов: PC (легковые), LT (легкие грузовики), TB (грузовики/автобусы), AG (сельскохозяйственные), OTR (внедорожные).

36. Каковы преимущества различных красок, обычно используемых Mingsin?

Окрашивание распылением: хорошая адгезия, широкое применение, быстрое высыхание.

Запекаемая краска: высокий глянец поверхности, премиальный вид.

Гальванизация: долгосрочная защита от ржавчины.

Серебрянка: серебристый цвет, относительно хорошая коррозионная стойкость.

Состав краски: масла, смолы, пигменты, растворители и добавки (сиккативы, отвердители).

37. Как отличить высокопрочные болты от обычных?

Высокопрочные болты: класс прочности выше 8.8, материал — сталь 35# или 45#, прошедшая закалку и отпуск.

Обычные болты: класс прочности ниже 6.8, материал — стали типа Q235.

38. Для каких видов перевозок подходит бортовой прицеп-платформа? Как работает тандемная подвеска?

Платформы хороши для коротких дистанций, внутризаводских перевозок с легкой погрузкой/разгрузкой. Также подходят для негабаритных грузов, мобильных электростанций, осветительных мачт.

Тандемная подвеска: За счет балансировки положения передней и задней осей кузов остается относительно ровным, обеспечивая отличный амортизационный эффект.

39. Каковы преимущества торсионных осей?

Эстетичный вид, более высокий класс, меньшая погрузочная высота, подходят для шоссейных скоростей, не требуют рессор, высокий комфорт езды.

40. Каков принцип работы ручной винтовой опорной стойки? Почему некоторые стойки имеют колеса?

Рукоятка вращает конические шестерни, которые вращают ходовой винт для подъема или опускания стойки.

Колесики позволяют перемещать прицеп перекатыванием, а не подъемом, что упрощает позиционирование.

41. Каков принцип работы ручного гидравлического насоса? Зачем так сделано?

Ручное перемещение поршня насоса нагнетает давление для выдвижения гидроцилиндра. Эта конструкция используется, когда тягач не имеет гидравлического вывода (в качестве резервной системы).

42. Для чего нужны предохранительные цепи?

Они служат резервным соединением между тягачом и прицепом, предотвращая их полный разрыв в случае отказа основного сцепного устройства.

43. Каковы основные области применения инструментального прицепа?

Это общее понятие. Примеры: прицеп с аппарелями (для колесной/гусеничной техники), крытый прицеп/прицеп с тентом (всепогодный, для инструментов, полевой кухни или рыболовного снаряжения).

44. Каковы преимущества светодиодных (LED) фонарей? Каково стандартное напряжение системы?

Светодиоды: привлекательный вид, энергосбережение, водонепроницаемость, быстрый отклик, надежность. Если один диод перегорит, фонарь продолжит работать. Стандартное напряжение: 12В.

45. Каков процесс производства и способ упаковки сельскохозяйственных прицепов?

Процесс производства:

Резка, гибка, сверление, штамповка, формовка →

Очистка (удаление окалины, заусенцев, ржавчины, стружки, масла) →

Сборка на заклепках, сварка →

Финишная правка →

Покрытие (антикоррозийный грунт и эмаль).

Упаковка: Уязвимые части (бортовые панели) оборачиваются пенопластом/пузырьковой бумагой. Мелкие детали упаковываются в плетеные мешки (один мешок на прицеп). Остальные узлы поставляются без упаковки, если не оговорено иное.

46. Каков национальный стандарт производства сельскохозяйственных прицепов в Китае? Как определяется номинальная грузоподъемность?

Стандарт: GB/T4330-2003. Грузоподъемность рассчитывается на основе геометрического объема грузового кузова.

47. Из каких основных компонентов состоит сельскохозяйственный прицеп?

Основные компоненты: верхнее и нижнее шасси, дышло, ходовая часть, электрическая система, тормозная система, борта. Самосвальные прицепы дополнительно оснащаются гидравлической системой.

48. Определение ширины колеи, колесной базы и высоты погрузочной платформы?

Ширина колеи (на ось): расстояние между осевыми линиями двух шин на одной оси.

Колесная база: расстояние между центрами передней и задней осей при их параллельности.

Высота погрузочной платформы: вертикальное расстояние от пола прицепа до земли.

49. Какой код ТН ВЭД (HS code) у сельскохозяйственных прицепов?

Код ТН ВЭД: 8716200000.
